Zapewnienie stabilnego zasilania o mocy 16 kW to absolutny fundament funkcjonalnego domu, który pozwoli Ci bez obaw korzystać z nowoczesnych sprzętów, od pompy ciepła po domową ładowarkę elektryczną. W tym artykule przeprowadzimy Cię przez proces doboru właściwego kabla ziemnego, wyjaśniając, jak przekrój przewodu i rodzaj materiału wpływają na bezpieczeństwo oraz wydajność całej instalacji. Dzięki tym praktycznym wskazówkom bez trudu przygotujesz się do rozmowy z elektrykiem i unikniesz kosztownych błędów na etapie planowania przyłącza, a wiedza o tym, jaki kabel od skrzynki do domu 16kw wybrać, stanie się dla Ciebie oczywistością.
Szybka odpowiedź: jaki przekrój kabla i wybór kabla do instalacji 16 kw
Dla standardowej instalacji o mocy 16 kW najbezpieczniejszym wyborem przy trasach do 40 metrów jest kabel miedziany YKY o przekroju 5×10 mm². Jeśli natomiast odległość między skrzynką a domem przekracza 40 metrów, koniecznie sięgnij po przewód o przekroju 5×16 mm², aby zapewnić stabilny przesył energii bez ryzyka przegrzewania się instalacji. Zrozumienie, jaki kabel od skrzynki do domu 16kw jest niezbędny w Twojej konkretnej sytuacji, to pierwszy krok do spokojnego snu w nowym domu.
Warto pamiętać, że przy mocy 16 kW prąd na fazę wynosi około 23–24 A, co determinuje dobór zabezpieczenia przedlicznikowego na poziomie 25 A lub 32 A. Wybór kabla 5×16 mm² to inwestycja w przyszłość – szczególnie jeśli planujesz rozbudowę systemu o fotowoltaikę lub stację ładowania aut elektrycznych, które wymagają większej rezerwy mocy i stabilności napięcia.
Miedziany czy aluminiowy rodzaj kabla do skrzynki do domu o mocy 16 kw
Wybór między miedzią a aluminium zależy głównie od budżetu oraz długości planowanej trasy, przy czym aluminium jest rozwiązaniem od 40 do 50% tańszym od miedzi. Poniżej przygotowałem zestawienie, które pomoże Ci podjąć decyzję w oparciu o konkretne parametry:
| Cecha | Kabel miedziany (Cu) | Kabel aluminiowy (Al) |
|---|---|---|
| Koszt (orientacyjny) | ok. 50 zł/mb | ok. 12 zł/mb |
| Trwałość | Bardzo wysoka | Wymaga dbałości o styki |
| Zastosowanie | Standardowe trasy | Długie trasy (>50 m) |
Jeśli zdecydujesz się na aluminium (np. kabel typu YAKXS 4×25 mm² lub 5×25 mm²), musisz pamiętać o kluczowym wymogu technicznym: konieczności stosowania specjalnych złączek Al/Cu lub pasty stykowej. Aluminium jest metalem, który w kontakcie z miedzią w zaciskach rozdzielnicy może powodować korozję elektrochemiczną, dlatego profesjonalne połączenie jest tu absolutnie niezbędne dla bezpieczeństwa całego domu.
Optymalizacja spadków napięcia i bezpiecznego przesyłu energii w instalacjach domowych
Dopuszczalny spadek napięcia w instalacji domowej nie powinien przekraczać 3% zgodnie z normą PN-HD 60364-5-52, co jest kluczowe dla prawidłowej pracy delikatnej elektroniki w Twoim wnętrzu. Przy trasie do 50 metrów kabel miedziany 5×10 mm² generuje bezpieczny spadek na poziomie około 1,5–2%, jednak przy większych odległościach parametry te ulegają zmianie.
Dla tras od 50 do 100 metrów rekomenduję stosowanie przewodu miedzianego 5×16 mm², natomiast powyżej 100 metrów niezbędne staje się przejście na kabel miedziany 5×25 mm² lub aluminiowy 4×35 mm². Pamiętaj, że każdy metr przewodu to opór – odpowiednie dobranie przekroju to nie tylko kwestia przepisów, ale przede wszystkim sposób na ochronę Twojego sprzętu AGD przed awariami wynikającymi z niestabilnego zasilania. Zawsze weryfikuj, jaki kabel od skrzynki do domu 16kw najlepiej sprawdzi się na Twoim konkretnym dystansie, aby uniknąć niepotrzebnych spadków napięcia.
Jak poprawnie ułożyć kabel ziemny i połączenia skrzynki

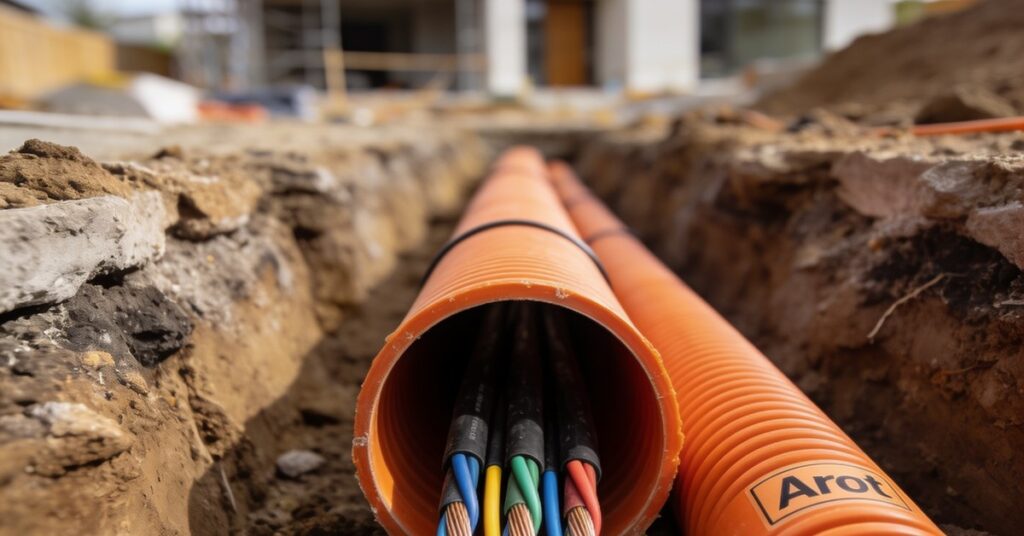

Układanie kabla ziemnego (typu YKY lub N2XY) wymaga zachowania głębokości wykopu na poziomie minimum 70–80 cm, co chroni przewód przed uszkodzeniami mechanicznymi podczas prac ogrodowych. W miejscach, gdzie kabel przebiega pod podjazdami, bezwzględnie zastosuj rurę osłonową typu Arot, która przejmie nacisk gruntu.
- Wykop rów o głębokości min. 70 cm.
- Wysyp dno warstwą piasku (tzw. podsypka).
- Ułóż kabel z lekkim luzem (nie „na sztywno”).
- Przykryj warstwą piasku, a następnie ułóż niebieską taśmę ostrzegawczą.
- Zasyp wykop rodzimym gruntem.
Ważne: Niebieska taśma ostrzegawcza to nie tylko dekoracja, to sygnał dla Ciebie lub przyszłego właściciela domu, że pod łopatą znajduje się instalacja elektryczna – nigdy nie pomijaj tego kroku!
Konsultacja z elektrykiem i formalności instalacji 16 kw
Projekt wewnętrznej instalacji elektrycznej, przygotowany przez specjalistę, jest niezbędny do odbioru budynku przez inspektora nadzoru budowlanego oraz operatora sieci. Z mojego doświadczenia wynika, że szukanie oszczędności na projekcie często kończy się później znacznie większymi wydatkami przy poprawkach instalacji, która nie spełnia norm impedancji pętli zwarcia.
Też masz czasem wrażenie, że papierkowa robota przy budowie to przysłowiowy kij w szprychy? Mimo to, pamiętaj, że uprawniony elektryk musi dokładnie wyliczyć rozdział zabezpieczeń, abyś w przyszłości nie musiał biegać do rozdzielnicy za każdym razem, gdy włączysz czajnik i piekarnik jednocześnie. Zadbaj o to, by w rozdzielnicy znalazł się wyłącznik różnicowoprądowy typu A lub F, co jest standardem w nowoczesnych instalacjach.
Najczęstsze pytania (FAQ)
Czy mogę samodzielnie podłączyć przyłącze do skrzynki?
Nie, samodzielne podłączenie przyłącza jest niebezpieczne i niezgodne z prawem, ponieważ wymaga posiadania uprawnień SEP. Prace przy złączu licznikowym zawsze wykonuje certyfikowany elektryk, który po zakończeniu montażu dokonuje niezbędnych pomiarów instalacji.
Jak sprawdzić, czy wybrany przekrój kabla jest właściwy?
Właściwy przekrój kabla należy sprawdzić w projekcie elektrycznym lub poprzez obliczenia spadku napięcia wykonane przez fachowca. Należy wziąć pod uwagę długość trasy oraz planowaną moc urządzeń, aby uniknąć strat energii i przegrzewania się przewodu.
Czy muszę stosować peszel na całej długości kabla ziemnego?
Nie ma konieczności stosowania peszla na całej długości trasy w gruncie, o ile kabel jest typu ziemnego (np. YKY). Osłona typu Arot jest jednak obowiązkowa w miejscach szczególnie narażonych na nacisk mechaniczny, takich jak przejazdy dla samochodów czy przejścia pod fundamentami.
Jaki wyłącznik główny zastosować w rozdzielnicy dla 16 kW?
Dla instalacji o mocy 16 kW najczęściej stosuje się rozłącznik izolacyjny o prądzie znamionowym 40 A lub 63 A. Wartość ta zapewnia odpowiedni margines bezpieczeństwa przy zabezpieczeniu przedlicznikowym wynoszącym 25 A lub 32 A.
Pamiętaj, że rzetelne wykonanie projektu zgodnie z normami to najlepsza polisa ubezpieczeniowa dla Twojego domu, a odpowiedni przekrój kabla gwarantuje bezawaryjną pracę wszystkich systemów przez długie lata. Wybierając przewód z zapasem mocy, zapewniasz sobie spokój ducha i pełną funkcjonalność, na którą zasługuje Twoje wymarzone miejsce na ziemi.
